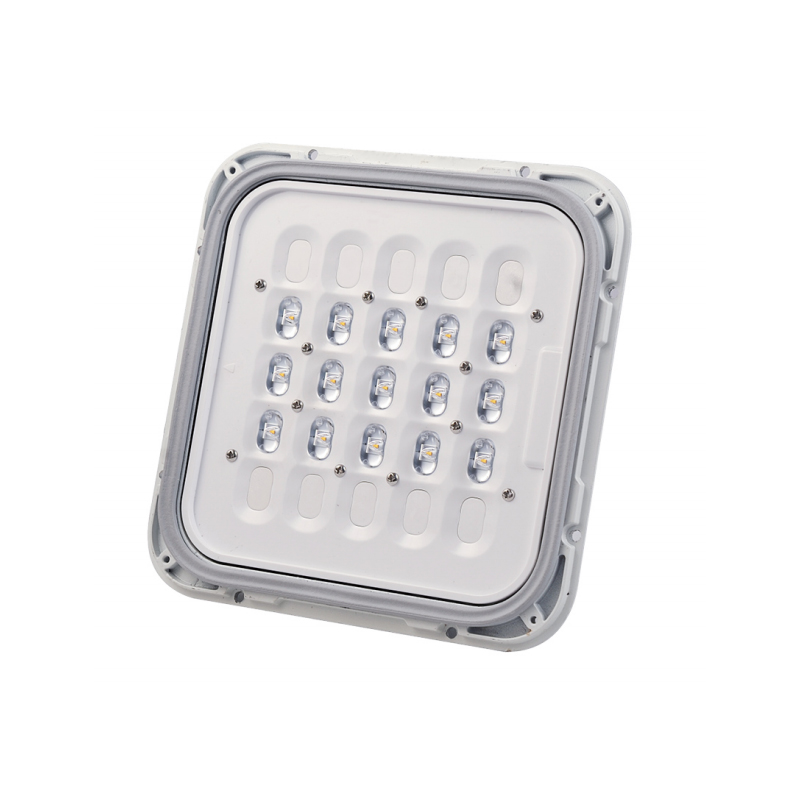

An Moduł LED to samodzielny zespół emitujący światło składający się z jednego lub więcej chipów LED zamontowanych na płytce drukowanej (PCB), w połączeniu z połączeniami elektrycznymi, materiałami zapewniającymi kontrolę termiczną, a w wielu projektach soczewką optyczną lub dyfuzorem. Funkcjonuje jako główny element emitujący światło w gotowej oprawie — wymienny, możliwy do modernizacji silnik, który określa strumień świetlny, wydajność, jakość kolorów i żywotność oprawy.

Moduły LED są szeroko stosowane w zastosowaniach związanych z montażem, konserwacją i wymianą w oświetleniu dziedzińców, lampach ulicznych, kinkietach, kasetonach reklamowych i oświetleniu dekoracyjnym. Ich ustandaryzowane formaty i konstrukcje połączeń typu plug-and-play umożliwiają producentom oświetlenia efektywne budowanie kompletnych opraw oświetleniowych w oparciu o sprawdzoną platformę źródeł światła, a użytkownikom końcowym umożliwiają wymień uszkodzony lub uszkodzony moduł bez złomowania całej obudowy oprawy , znacznie zmniejszając koszty konserwacji i straty materiałów w całym okresie użytkowania instalacji.

Jak działa moduł LED: od chipa do strumienia świetlnego

Zrozumienie wewnętrznego działania modułu LED wyjaśnia, dlaczego jakość komponentów i zarządzanie temperaturą to dwa najważniejsze czynniki wpływające na długoterminową wydajność.

Chip LED: elektroluminescencja i skuteczność

Każdy chip LED w module zawiera złącze półprzewodnikowe, które emituje fotony, gdy przepływa przez niego prąd elektryczny spolaryzowany w kierunku przewodzenia – jest to proces zwany elektroluminescencją. W przeciwieństwie do źródeł żarowych, które wytwarzają światło jako produkt uboczny energii cieplnej, chipy LED przekształcają energię elektryczną bezpośrednio w światło, osiągając skuteczność świetlną 130–200 lm/W na poziomie chipa w produkty wysokiej jakości. Długość fali emitowanego światła – a tym samym wygląd koloru – zależy od składu materiału półprzewodnikowego. Białe światło jest wytwarzane przez połączenie niebieskiego chipa LED z warstwą konwersyjną fosforu, która konwertuje w dół część niebieskiej emisji, aby wytworzyć pełne widmo widzialne.

Podłoże PCB i ścieżka termiczna

Chipy LED są lutowane do płytki drukowanej z metalowym rdzeniem (MCPCB) lub standardowej płytki PCB FR4 z miedzianymi warstwami śladowymi. MCPCB — zwykle wykorzystujący aluminiową podstawę — zapewnia ścieżkę termiczną o niskiej rezystancji od złącza LED do powierzchni montażowej modułu, a następnie do radiatora oprawy. Utrzymywanie temperatury złącza LED poniżej 85°C jest najważniejszym czynnikiem pozwalającym osiągnąć pełną znamionową żywotność; każde 10°C wzrostu temperatury złącza powyżej tego progu skraca żywotność diody LED o mniej więcej połowę. Wysokiej jakości konstrukcje modułów minimalizują opór cieplny na każdym interfejsie — chip-płytka, płyta-obudowa — aby utrzymać temperaturę złączy w bezpiecznych granicach nawet przy maksymalnej mocy znamionowej.

SMD a formaty montażu wtykowego

Moduł LEDs są produkowane w dwóch podstawowych formatach montażowych dostosowanych do różnych kontekstów produkcyjnych i konserwacyjnych. Moduły SMD (urządzenie do montażu powierzchniowego). są lutowane bezpośrednio do płytki drukowanej podczas montażu fabrycznego — jest to proces dostosowany do zautomatyzowanej produkcji na dużą skalę, charakteryzującej się stałą jakością lutowania i kompaktowymi układami płytek. Moduły wtykowe korzystaj z interfejsów złączy, które umożliwiają wkładanie i wyjmowanie modułu bez użycia narzędzi lutowniczych — idealne rozwiązanie do wymiany w terenie i zastosowań konserwacyjnych, gdzie korpus oprawy pozostaje zamontowany, a sam moduł jest wymieniany. Wiele produktów oświetlenia zewnętrznego łączy oba formaty: chipy LED SMD w korpusie modułu oraz interfejs wtykowy pomiędzy modułem a sterownikiem oprawy.

Kluczowe parametry wydajności: znaczenie specyfikacji

Arkusze danych modułów LED zawierają szereg parametrów technicznych, które bezpośrednio przewidują wydajność w warunkach rzeczywistych. Zrozumienie, co reprezentuje każdy parametr i jakie wartości są dopuszczalne w różnych zastosowaniach, jest niezbędne do podejmowania świadomych decyzji dotyczących zamówień.

Podstawowe zalety wysokiej jakości modułów LED

Zalety wydajności dobrze określone Moduł LEDs rozciągają się na cały łańcuch wartości — od wydajności produkcji producenta opraw oświetleniowych po rachunki za energię użytkownika końcowego i harmonogram konserwacji.

Wysoka skuteczność świetlna i oszczędność energii

Moduły LED przy obecnym stanie technologii rutynowo osiągają skuteczność na poziomie modułu 150–180 lm/W , co przekłada się na skuteczność na poziomie oprawy wynoszącą 120–160 lm/W po stratach optycznych i sterownika. To reprezentuje Redukcja zużycia energii o 70–80%. w porównaniu z wysokoprężnymi modułami sodowymi lub metalohalogenkowymi, które zastępują w oświetleniu ulicznym i terenowym — jest to oszczędność, która w połączeniu z żywotnością modułu wynoszącą 50 000 godzin stanowi zdecydowaną korzyść ekonomiczną i środowiskową.

Niska amortyzacja strumienia świetlnego zapewniająca stałą, długoterminową moc wyjściową

Deprecjacja strumienia świetlnego — stopniowe zmniejszanie się strumienia świetlnego w miarę starzenia się modułu — jest krytycznym czynnikiem różnicującym jakość modułów LED. Wysokiej jakości moduły wykorzystujące wysokiej jakości chipy LED z pojemnikami wykazują współczynnik amortyzacji strumienia świetlnego mniejszy niż 3% na 10 000 godzin pracy , utrzymując wydajność powyżej 80% wartości początkowych po 50 000 godzin (L80 ≥ 50 000 h). Moduły niższej jakości wykorzystujące chipy niezgodne ze specyfikacją mogą obniżyć wydajność do 70% w ciągu 20 000–30 000 godzin, co wymaga wcześniejszej wymiany i zmniejsza uzasadnienie ekonomiczne inwestycji w diody LED.

Wysoka spójność kolorów w całej partii produkcyjnej

W zastosowaniach takich jak oświetlenie uliczne, oświetlenie fasad i kasetony świetlne reklamowe, gdzie w pobliżu instalowana jest duża liczba modułów, zgodność kolorów pomiędzy jednostkami ma kluczowe znaczenie wizualne. Jakość Moduł LEDs są podzielone na ≤ 3 SDCM (standardowe odchylenie dopasowania kolorów) — tolerancję tak małą, że różnica barw pomiędzy sąsiednimi modułami jest niezauważalna dla ludzkiego oka. Moduły wykraczające poza tę tolerancję powodują widoczne zmiany ciepła/chłodu w obrębie układu opraw, które są natychmiast zauważalne dla mieszkańców budynku, mieszkańców i przechodniów.

Wszechstronność w zakresie specyfikacji napięcia i rozmiaru

Moduły LED są produkowane w szerokim zakresie specyfikacji napięcia wejściowego — zazwyczaj obejmują 12 V DC, 24 V DC i bezpośrednie napięcie sieciowe AC (100–277 V) — i w rozmiarach fizycznych od kompaktowych modułów kwadratowych 30 mm do oświetlenia słupków i stopni, po układy liniowe 300 mm do oświetlenia ulicznego i obszarowego. Tak szeroki zakres specyfikacji umożliwia dostosowanie rodziny produktów z jednym modułem do całej gamy formatów opraw oświetleniowych, redukując liczbę unikalnych jednostek SKU komponentów, którymi muszą zarządzać producenci oświetlenia, zachowując jednocześnie elastyczność projektowania w całym swoim portfolio produktów.

Wygodna instalacja i wymiana

Konstrukcje wtykowych modułów LED umożliwiają fabryczny montaż oprawy bez specjalistycznego sprzętu lutowniczego — technicy w ciągu kilku sekund podłączają moduł do wiązki przewodów sterownika za pomocą złącza z kluczem. W kontekście konserwacji w terenie ten sam projekt wtyczki umożliwia wymianę uszkodzonego lub uszkodzonego modułu przez technika zajmującego się konserwacją w ramach 5 minut na oprawę bez narzędzi elektrycznych, redukując zarówno czas pracy, jak i koszty zarządzania ruchem w przypadku opraw do montażu drogowego w porównaniu z całkowitą wymianą oprawy, której wymagają produkty niemodułowe.

Zastosowania modułów LED w różnych kategoriach produktów oświetleniowych

Wszechstronność formatu modułu LED sprawia, że jest to preferowana platforma źródeł światła dla wyjątkowo szerokiej gamy typów opraw. Poniższe zastosowania reprezentują najważniejsze przypadki użycia w oświetleniu zewnętrznym i komercyjnym.

Oświetlenie uliczne i drogowe

Oświetlenie uliczne Moduł LEDs musi łączyć wysoki strumień wyjściowy – zazwyczaj 5 000–20 000 lm na moduł — z asymetrycznymi rozsyłami optycznymi typu II lub III, które kierują światło w poprzek jezdni, kontrolując jednocześnie marnotrawienie światła w górę. Moduły do ​​zastosowań drogowych mają co najmniej współczynnik CRI ≥ 70, przy czym współczynnik CRI ≥ 80 jest coraz częściej wymagany w przypadku stref priorytetowych dla pieszych, gdzie wymagane jest dokładne rozpoznawanie twarzy i zagrożeń. Ochrona przeciwprzepięciowa ≥ 10 kV zintegrowana z modułem lub jego sterownikiem jest niezbędna, biorąc pod uwagę narażenie na wyładowania atmosferyczne instalacji na słupach podwyższonych.

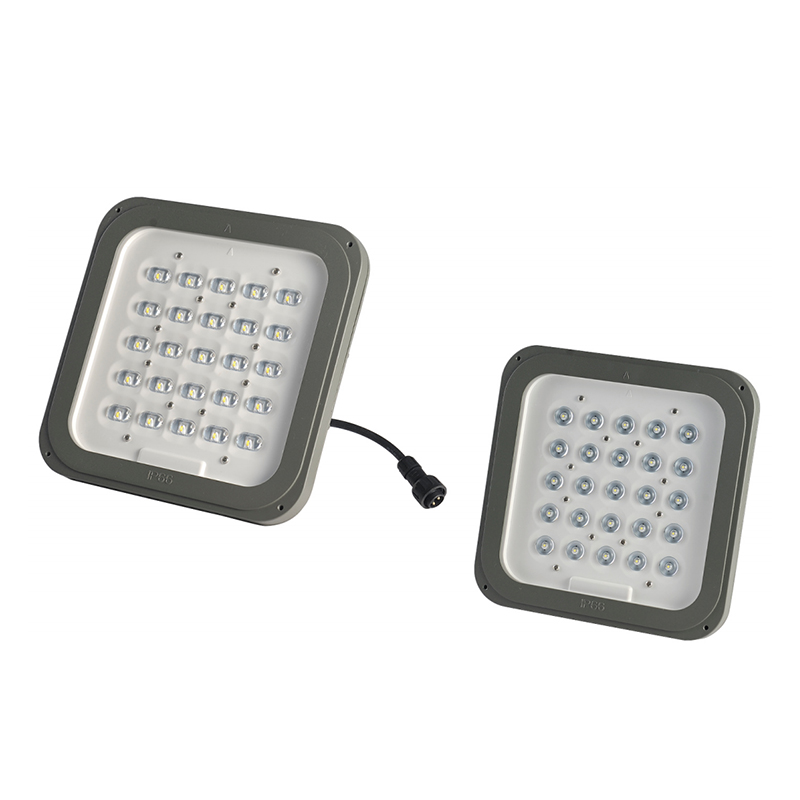

Oświetlenie dziedzińca i ogrodu

Moduły oświetlenia dziedzińca działają zazwyczaj przy niższych mocach 5–30 W — ale przy wysokich wymaganiach dotyczących jakości kolorów. CRI ≥ 80, wąskie segregowanie SDCM i ciepła temperatura barwowa wynosząca 2700–3000 K to standardowe specyfikacje dla opraw do ogrodów przydomowych i dziedzińców, w przypadku których dokładne odwzorowanie liści roślin, kamienia naturalnego i drewna tworzy atmosferę, która odróżnia oświetlenie krajobrazu premium od oświetlenia obszarów funkcjonalnych. Formaty przeznaczone do montażu na szczycie słupa i na słupku wymagają kompaktowych, okrągłych lub kwadratowych geometrii modułów, które integrują się z zespołem opalowego dyfuzora oprawy bez widocznych punktów aktywnych LED.

Oświetlenie ścienne i oświetlenie fasad

Oprawy naścienne do elewacji budynków, oświetlenia wejść i efektów architektonicznych wykorzystują moduły LED o starannie zaprojektowanych asymetrycznych kątach rozsyłu światła — zazwyczaj Rozkłady eliptyczne 10°×60° lub 15°×90° — rzucają światło wzdłuż powierzchni ściany, a nie na zewnątrz. Wysoki współczynnik CRI (≥ 80) jest ważny w tych zastosowaniach, aby dokładnie oddać teksturę i kolor materiałów elewacyjnych. Kompatybilność ze ściemnianiem DALI-2 umożliwia zmianę intensywności oświetlenia elewacji w ramach nocnego zarządzania identyfikacją wizualną budynku, a zaplanowane przyciemnianie po północy zmniejsza zużycie energii i zanieczyszczenie światłem.

Reklamowe kasetony świetlne

Kabiny reklamowe i oznakowania handlowe wymagają modułów LED z wyjątkowo ścisła konsystencja koloru (≤ 3 SDCM) oraz wysoki, stabilny strumień świetlny na dużym oświetlonym obszarze. Jednolitość kolorów na całej powierzchni podświetlanego znaku jest głównym miernikiem jakości wizualnej w tym zastosowaniu — widoczne pasma kolorów lub gradienty jasności pochodzące z niespójnych modułów niszczą profesjonalny wygląd reklamy. Moduły do zastosowań w kasetonach świetlnych są zwykle dostarczane w formatach taśmowych lub matrycowych 12 V lub 24 V DC, które umożliwiają łatwe układanie płytek na całym podświetlonym obszarze, a moc wyjściowa jest obliczana w celu osiągnięcia docelowej luminancji twarzy (zwykle 1 000–3 000 cd/m² do ekspozycji reklam zewnętrznych).

Opcje dostosowywania: Dopasowanie modułów LED do specyficznych wymagań

Jedną z najbardziej znaczących z komercyjnego punktu widzenia zalet Moduł LED format to zakres dostosowywania, jaki zapewnia producentom opraw oświetleniowych i uczestnikom programów OEM/ODM. W przeciwieństwie do szczelnych, niekonfigurowalnych źródeł światła, moduły LED można wyposażyć w szeroki zakres regulowanych parametrów, co pozwala na optymalizację źródła światła pod kątem konkretnego projektu oprawy i wymagań zastosowania.

Dostosowanie kąta wiązki

Dodatkowe soczewki optyczne — zatrzaskowe lub klejone na matrycy LED — są dostępne w szerokiej gamie od Punkt 10° do powodzi o szerokości 120° , z rozkładami eliptycznymi, kwadratowymi, liniowymi i w kształcie skrzydeł nietoperza dostępnymi dla określonych wymagań fotometrycznych. Niestandardowe oprzyrządowanie do soczewek umożliwiające uzyskanie unikalnych profili dystrybucji jest możliwe w przypadku ilości 5000 jednostek lub większych. Dla producentów opraw oświetleniowych opracowujących produkty do określonych klas dróg lub zastosowań architektonicznych dostosowany rozkład kąta świecenia może oznaczać różnicę między zgodnością a niezgodnością z obowiązującą normą natężenia oświetlenia, co czyni tę opcję jedną z najbardziej wartościowych dostępnych opcji dostosowywania.

Dostosowanie temperatury barwowej i CRI

Standardowe temperatury barwowe modułów wynoszące 2700 K, 3000 K, 4000 K, 5000 K i 6500 K są dostępne w większości rodzin produktów. Niestandardowe wartości CCT — takie jak 2400 K do wyjątkowo ciepłych zastosowań hotelowych lub 5700 K do przemysłowego oświetlenia inspekcyjnego — można określić poprzez wybór luminoforu na poziomie chipa w przypadku zamówień hurtowych. Podobnie, warianty o wysokim CRI (CRI ≥ 90, R9 > 50) wykorzystujące formuły luminoforu o rozszerzonym spektrum są dostępne do zastosowań w handlu detalicznym, muzeach i placówkach medycznych, gdzie wierność kolorów jest najważniejsza.

Dostosowanie mocy i napięcia

Moc modułu można regulować w ramach pojemności cieplnej podłoża PCB, konfigurując liczbę chipów LED w szeregach/równoległych ciągach oraz nastawę prądu roboczego. Dzięki temu można oferować pojedynczy format modułu fizycznego wiele poziomów mocy — na przykład warianty 20 W, 30 W i 40 W — z tego samego narzędzia, zapewniając producentom opraw oświetleniowych skalowalną platformę źródeł światła w całym asortymencie produktów bez ponoszenia kosztów projektowania wielu modułów.

Rozpraszanie ciepła: dlaczego zarządzanie temperaturą determinuje żywotność modułu

Spośród wszystkich czynników decydujących o żywotności modułu LED, najważniejsze jest zarządzanie temperaturą. Zależność między temperaturą złącza a żywotnością nie jest liniowa, ale wykładnicza — niewielki wzrost temperatury roboczej powoduje nieproporcjonalnie duże skrócenie okresu użytkowania. Moduł pracujący przy temperaturze złącza 75°C wytrzyma znacznie dłużej niż równoważny moduł pracujący w temperaturze 95°C, nawet jeśli wszystkie pozostałe czynniki są identyczne.

Łańcuch oporu cieplnego

Ciepło generowane na złączu LED musi przedostać się przez szereg interfejsów termicznych, zanim dotrze do otaczającego powietrza: złącze → złącze lutowane → warstwa miedzi na PCB → warstwa dielektryczna PCB → aluminiowa podstawa → materiał interfejsu termicznego → radiator oprawy → powietrze otoczenia. Każdy interfejs ma wartość oporu cieplnego mierzoną w °C/W. Suma tych rezystancji określa temperaturę złącza przy danym poborze mocy. Wysokiej jakości konstrukcje modułów minimalizują opór na każdym interfejsie podłoża MCPCB o wysokiej przewodności (przewodność cieplna ≥ 2 W/m·K) , zoptymalizowaną geometrię wylewania miedzi i kontrolowane profile połączeń lutowanych, które minimalizują puste przestrzenie na styku chip-płytka.

Zgodność konstrukcji radiatora oprawy oświetleniowej

Moduł LED nie może osiągnąć swojej znamionowej żywotności, jeśli nie zostanie zamontowany w oprawie z radiatorem o wymiarach odpowiednich do strat mocy modułu. Powszechnie stosowaną wytyczną projektową jest to, że radiator powinien być w stanie utrzymać temperaturę powierzchni montażowej modułu poniżej 60°C przy maksymalnej mocy znamionowej w temperaturze otoczenia 25°C . Moduły dostarczane do produkcji opraw OEM powinny zawierać dane dotyczące oporu cieplnego (R_th złącze-obudowa), aby umożliwić projektantom opraw sprawdzenie, czy konstrukcja radiatora jest odpowiednia przed produkcją.

Wybór odpowiedniego modułu LED: lista kontrolna zakupów

Z setkami Moduł LED produktów dostępnych w bardzo zróżnicowanych poziomach cenowych i jakościowych, ustrukturyzowane ramy oceny zapobiegają kosztownym konsekwencjom określania komponentów niespełniających norm, które przedwcześnie zawiodą lub działają poniżej oczekiwań w terenie.

• Poproś o dane testowe LM-80: LM-80 to standardowa w branży metoda testowania utrzymania strumienia świetlnego diod LED w czasie. Prawdziwy raport LM-80 z akredytowanego laboratorium testowego jest jedyną wiarygodną podstawą do roszczeń dotyczących żywotności L70 — odrzuć dostawcę, który nie jest w stanie dostarczyć takiej dokumentacji.
• Sprawdź pochodzenie i sortowanie chipów: Poproś producenta chipa LED o kod bin i tolerancję binowania (SDCM). Moduły wykorzystujące chipy podzielone na ≤ 3 SDCM zapewnią spójne kolory we wszystkich jednostkach w partii produkcyjnej.
• Sprawdź specyfikację podłoża PCB: Upewnij się, że w module zastosowano aluminiowy MCPCB o podanej przewodności cieplnej ≥ 2 W/m·K, a nie standardową płytkę drukowaną FR4, która ma przewodność cieplną 10–20 razy niższą i będzie skutkować znacznie podwyższonymi temperaturami złączy przy dowolnej znaczącej mocy.
• Potwierdź zgodność napięcia i prądu: Dopasuj dokładnie specyfikacje napięcia i prądu modułu do wyjścia sterownika. Niedopasowane punkty pracy — nawet w zakresie znamionowym modułu — pogarszają zarówno wydajność, jak i żywotność.
• Oceń wsparcie dostosowywania: Jeśli aplikacja wymaga niestandardowych kątów wiązki, wartości CCT lub wymiarów fizycznych, potwierdź, że dostawca posiada autentyczny wewnętrzny projekt optyczny i możliwości rozmieszczenia PCB, a nie po prostu przepakowuje standardowe produkty ze zmodyfikowanymi etykietami.
• Poproś o dane dotyczące spójności partii produkcyjnej: Poproś o dane dotyczące SDCM i strumienia świetlnego z wielu partii produkcyjnych, aby sprawdzić, czy proces produkcyjny dostawcy zapewnia spójne wyniki we wszystkich seriach — nie tylko w przypadku próbki przesłanej do oceny.

Często zadawane pytania dotyczące modułów LED

Jaka jest różnica między modułem LED a sterownikiem LED?

Moduł LED to element emitujący światło — zawiera chipy LED, płytkę drukowaną i elementy optyczne wytwarzające światło. Sterownik LED to zasilacz, który przetwarza napięcie sieciowe AC na regulowane wyjście stałoprądowe DC wymagane przez moduł. W oprawach zintegrowanych oba elementy znajdują się w tej samej oprawie; w konstrukcjach modułowych są to oddzielne jednostki, które można wymieniać niezależnie. Awaria sterownika i degradacja modułu LED to dwie najczęstsze przyczyny końca życia oprawy a ich oddzielenie pozwala na wymianę uszkodzonego elementu za ułamek kosztów wymiany całej oprawy.

Czy moduł LED może być używany bezpośrednio na napięciu sieciowym bez sterownika?

Standardowe moduły LED wymagają sterownika stałoprądowego i nie można ich podłączyć bezpośrednio do sieci prądu przemiennego – nieuregulowane napięcie natychmiast zniszczyłoby chipy LED. Dostępne są jednak moduły LED z wejściem prądu przemiennego, które zawierają zintegrowany miniaturowy obwód sterownika w korpusie modułu i można je podłączyć bezpośrednio do sieci prądu przemiennego 100–277 V. Te moduły ze zintegrowanymi sterownikami oferują prostszą architekturę systemu kosztem nieco zmniejszonej ogólnej wydajności i braku możliwości niezależnej wymiany sterownika i modułu – to kompromis, który czyni je bardziej odpowiednimi do zastosowań o niższej krytyczności niż do infrastruktury zewnętrznej o dużym obciążeniu.

Skąd mam wiedzieć, czy moduł LED jest kompatybilny z moją obecną oprawą?

Zgodność modułu zamiennego z istniejącą oprawą zależy od czterech czynników: wymiarów fizycznych (moduł musi zmieścić się w komorze optycznej), kompatybilności elektrycznej (napięcie przewodzenia i prąd modułu muszą odpowiadać mocy wyjściowej sterownika), interfejsu termicznego (powierzchnia montażowa modułu musi prawidłowo pasować do istniejącego radiatora) i interfejsu optycznego (rozsył światła modułu musi być zgodny z istniejącą geometrią odbłyśnika lub dyfuzora). W przypadku wymiany modułów w istniejącej oprawie najbezpieczniejszym podejściem jest zakup: identyczny zamiennik od oryginalnego producenta opraw oświetleniowych lub moduł, który został specjalnie zatwierdzony jako kompatybilny zamiennik tego modelu oprawy oświetleniowej.

Co powoduje zmianę koloru modułów LED w czasie?

Zmiana koloru — zmiana postrzeganego wyglądu koloru strumienia świetlnego w miarę starzenia się modułu — jest spowodowana przede wszystkim degradacją warstwy konwersyjnej luminoforu nałożonej na niebieski chip LED. Wysokie temperatury robocze przyspieszają degradację fosforu, powodując stopniową zmianę w kierunku bardziej niebieskiego lub żółtego wyglądu, w zależności od konkretnego mechanizmu degradacji. Utrzymywanie temperatury złącza poniżej 85°C poprzez odpowiednie zarządzanie temperaturą jest najskuteczniejszą strategią minimalizującą zmianę koloru w okresie użytkowania modułu. Do przyczyn wtórnych zalicza się żółknięcie soczewek na skutek ekspozycji na promieniowanie UV i degradację połączeń lutowniczych — obydwom problemom można zapobiec poprzez dobór materiałów w projektach modułów zapewniających wysoką jakość.
